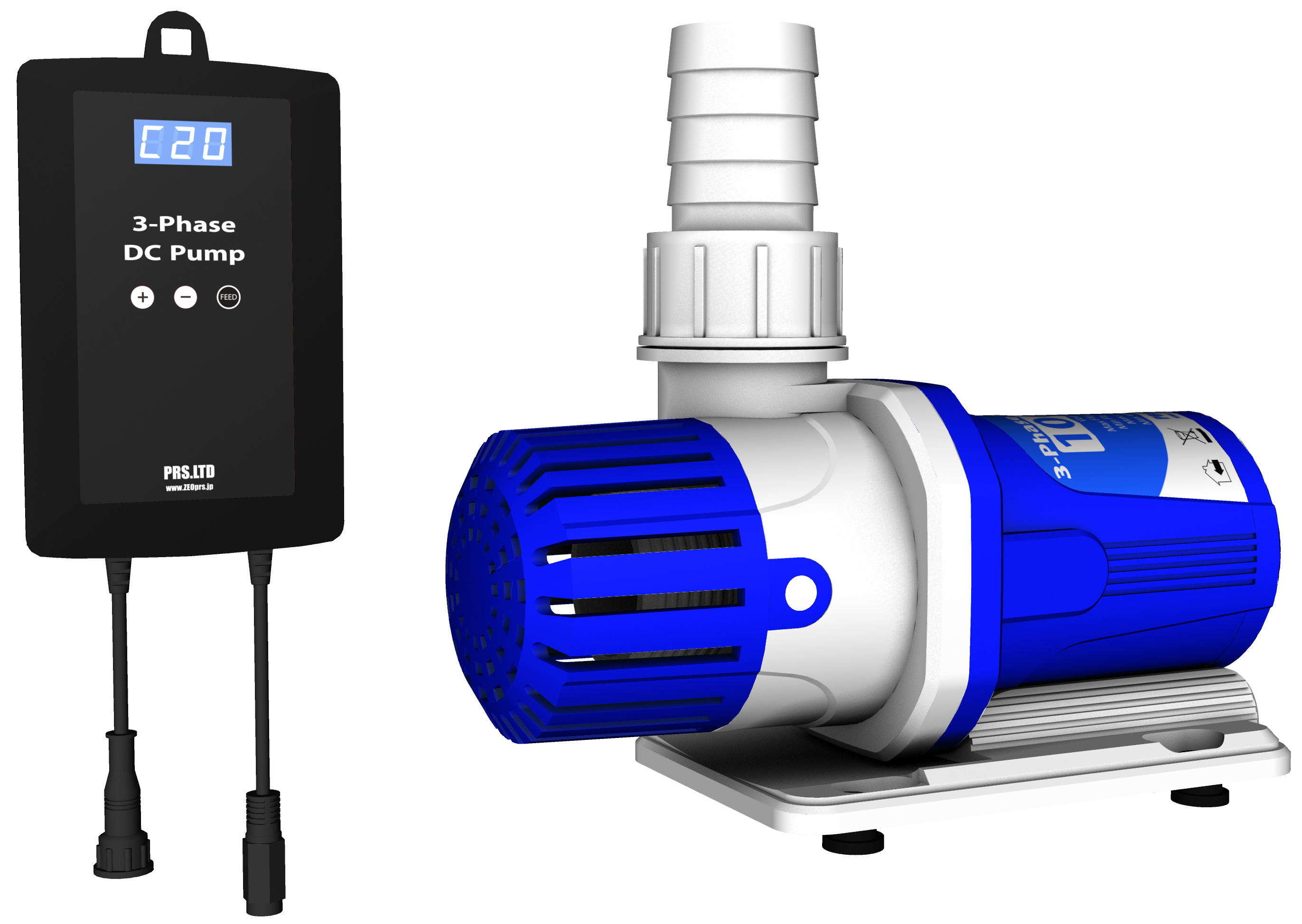

PRS  3-Phase  DC 水中ポンプ

低騒音コントローラー
Low noise Controller

DC1500/DC4000/DC5000/DC6500/DC10000



PWM (Pulse width Modulation)スピードコントロールにより、2-Phaseポンプに比べ安定度が高

コントローラー内にノイズ防止機能が搭載されているのでポンプ音が低い3-Phaseポンプ

This pump is so stable and low noise compare with 2-Phase pump

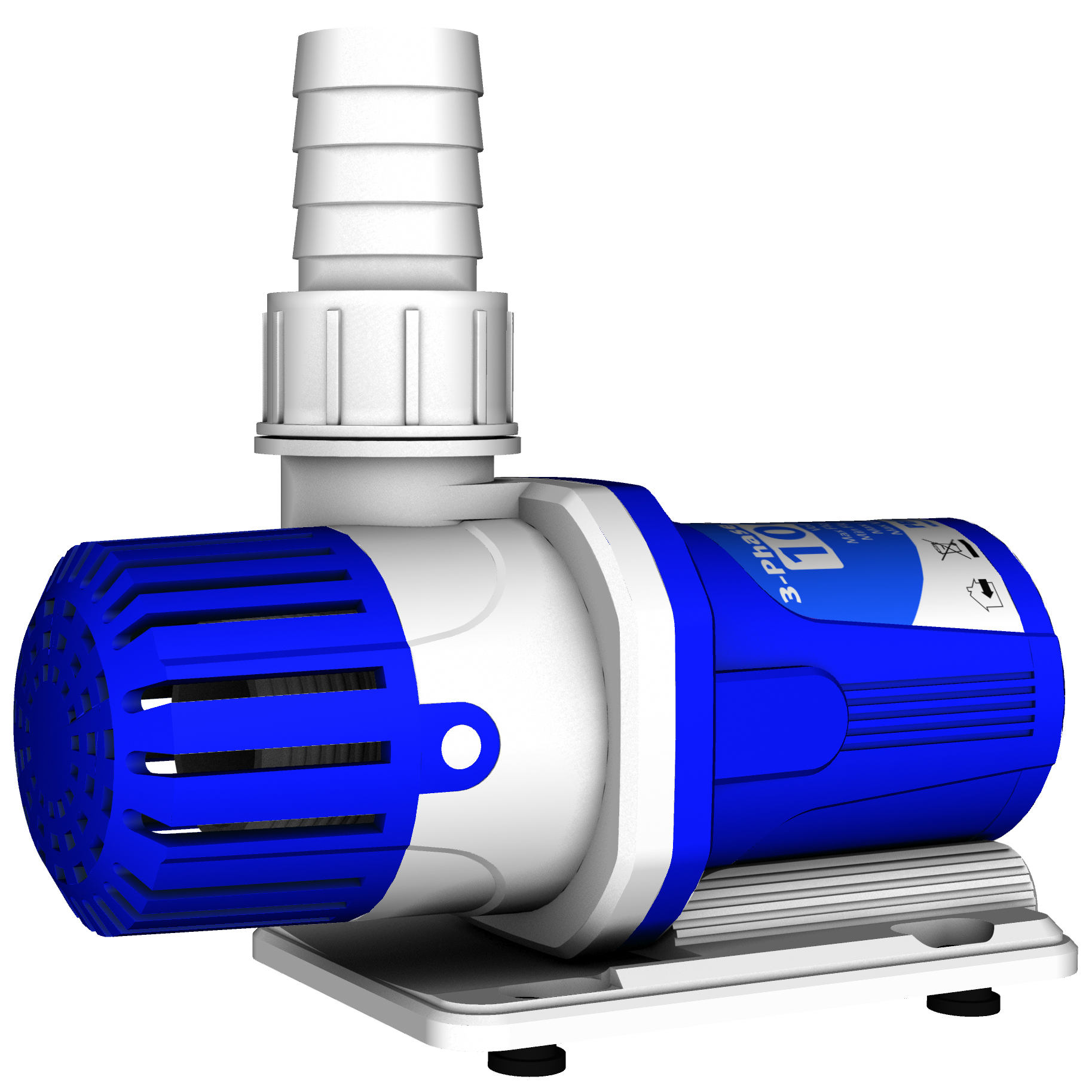

DC水中ポンプ 仕様

 DC Underwater Pump description

ポンプ

Pump

DC1500 DC4000 DC5000 DC6500 DC10000

AC/DC 入力電源(V)

Power Input(V)

AC100V(50Hz/60Hz) Japan

AC100 〜240V(50Hz/60Hz) World
Please ask your country plug type before purchase it to PRS

AC/DC 出力電圧(V)

Output(V)

DC24

AC/DCアダプタ-定格電流
(A)
AC/DC Adapter
Current(A)
2 4 6
 最大ポンプ流量(L/h)
Max Flow(L/h)
1500 4000 5000 6500 10000
 最小ポンプ流量(L/h)
Min Flow(L/h)
1100 2000 2700 3600 5400
  最大消費電力(W)
Max Power Consumption(W)
35 55 105 110 155
 最大揚程(m)
Head(m)
3 3 5 5 5
ポンプ流量表
Pump Flow list
流量表  Flow list
ポンプ寸法
Pump Size
1500 4000/5000 6500 10000
   標準販売価格 \13,000 \21,500 \23,800 \26,500 \36,800

AC-DC アダプター : PSE取得

AC/DC Adapter : Electric Standard : CE FCC

DC Pump : CE

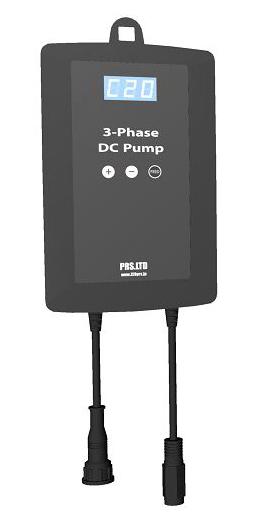

コントローラー仕様

Controller description

低騒音コントローラー

Low Noise

        + : Speed UP C01〜C20 (20段変速)
        - : Speed DOWN C20〜C01(20段変速)
   Feed : Feed mode F10 (10min後自動復帰)

注 : コントローラーは、各DCポンプの流量毎に専用のコントローラーです。裏面記載の流量以外のポンプでは使用出来ません

Attention : Each Controller are exclusive used with each pump



インペラ構造

Inside propeller structure



ポンプのインペラは回転する際に発生する摩擦熱をケーシング側から水を吸込み

鉄心の外側とセラミックシャフトの中を通り後方から排出される水冷構造に成っています

Water-cooled structural DC pump



塩ビパイプ配管ユニオン 1pc (オプション)

PVC Piping Union (Option)

ポンプサイズ
Pump size
1500 4000/5000 6500/10000

配管パイプ

Piping Pipe

VP13 or VP16 VP16 or VP20 VP20 or VP25

配管ユニオン寸法

Union Size

寸法図  Size
標準販売価格 \800 \900 \1,000

注:ユニオン配管される際は、それぞれのパイプに合った配管ソケットをご用意ください

Attention When you will use this Union ,Please tell us your country PVC pipe size (DIN CNS ANSI)
