CORRENTE
世界初

(デジタル流量計)
日本製・自社開発・PSE取得



詳しくは取扱説明書でご説明させて頂きます





日本語取扱説明書

English Instruction


中文使用說明書



循環水量について

アクアリウムシステムでの生体飼育において、循環水量の選定はとても重要な事です。勿論、生体の種類・サンプ槽の大きさ・使用する濾材の種類によってその生態に適した物を選び循環水量を決定する必要が有ります。



現在各国で非常に人気のあるムセキツイ動物:ミドリイシ・ハードコーラル・ソフトコーラル)等の飼育を例に取りお話をさせて頂けますと、現在ご使用のシステム管理下において、循環水量はどの位で循環しているのでしょうか?一時間に何回転が適正なのでしょうか?スキマーをご使用で有れば、その循環水量は?最近話題のZEOvitリアクターを使用し、その循環水量400L/hは適正ですか?また、この循環水量をどのように測定していますか?



特に、ミドリイシを飼育するに当たり、皆様はCa Mg KH Ph 等は良くご存知ですが、様々なご使用の機器の循環水量を見逃しがちです。大きければ良いというのは安易な考え方だと思います。適正な大きさを選定する事が重要だと考えます。

現在ミドリイシ等を飼育している皆様の水槽状況で、今まで、ご満足されている方、また、納得されていない方を含め、実際の循環水量は分かりませんでした。勿論、経験による選定も非常に大きな成果だと思いますが、飼育システムは一人一人違いが有りますので、それぞれに合った適正な循環水量を把握し、飼育者同士で、より理論的な飼育方法を話し合えるようにPRSは、オンラインで使用できるデジタル流量計“CORRENTE”をご提案させて頂きます。



PRSが調査したところ、配管の大きさ・配管の構造で日本のACポンプはポンプに記載のある表示水量の1/3〜1/4 ,一部のDCポンプでは1/5〜1/6程に実際の水量は落ちています

このデジタル流量計“CORRENTE”を配管にセットし、実際の水量を把握して、より良い飼育環境を見出せる事の手段として、今後お客様に適した新しいい飼育環境体験できると確信しております。



CORRENTEの特徴

1流量計の認識

CORRENTE流量計は下記の4タイプ・防水機能は2タイプ有ります



           1.1/2” ( VP16 / VP13使用時はアダプター付属)

           2.3/4” ( VP20 / VP16使用時はアダプター付属)

           3.1” ( VP25 / VP20使用時はアダプター付属)

           41.25”( VP30 / VP25使用時はアダプター付属)



           1. Water proof (完全防水)

           2. Splash proof (生活防水)



また、PRS流量計には、それぞれのサイズに認識番号がインプットされています。よって、デジタル流量計コントローラーにそれぞれの流量計を差し込むと、自動的にサイズを認識して、それぞれの大きさに合ったプログラムで稼働致します



2流量計の精度

CORRENTEは、流量計本体からパルス信号をコントローラーに送り、コントローラー内のマイコンで高速処理計算してモニターに表示しています。



PRSでは各流量計本体の構造上によるバラつきを解消する為、設計段階で誤差の少ない構造にして製造致しました。このことから、非常にバラつきが小さく正確な流量測定が出来ます。(CORRENTEの精度は工業標準±2%以下)

但し、ポンプ回転バラつき・ポンプへの電源電圧のバラつき等で、この±2%を超える事が有ります。

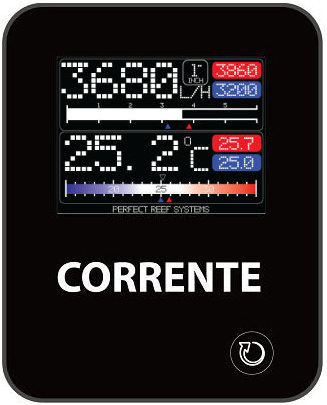

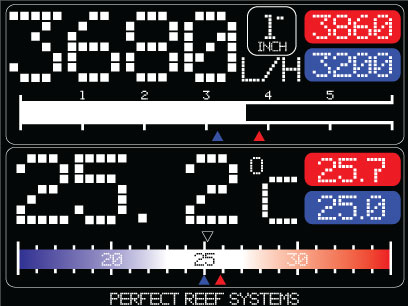

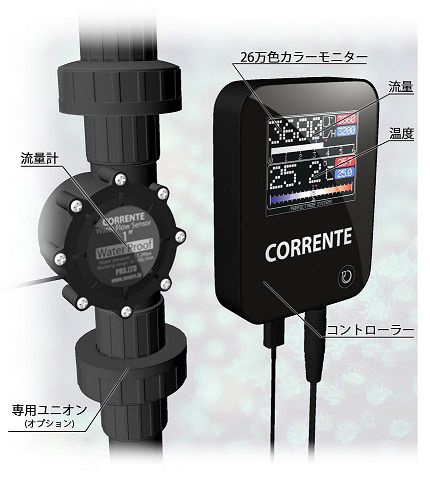

3モニターの表示

開発当初、この流量計はただ単に流量・温度を表示するだけでした。しかしPRSの開発チームは、この流量計に流量と温度の管理機能を追加し、水槽システムでのポンプ・ヒーター・クーラーの異常をいち早く察知出来る様に致しました。



・実際の水量をオンラインで確認出来ます
最大・最少流量を常にメモリー表示している為、循環ポンプ・配管等の異常による水量の変化を常時確認出来ます








・温度計内蔵
最大・最少温度を常にメモリー表示している為、クーラー ・ ヒーター等の温度異常を常時確認出来き、またクーラー ・ ヒーター等のメンテナンス時の判断も確認出来ます

・リアクターとの併用
リアクター(ZRリアクター・CRリアクター・スキマー・・・etc)との併用で、それぞれの流量を確認出来ます

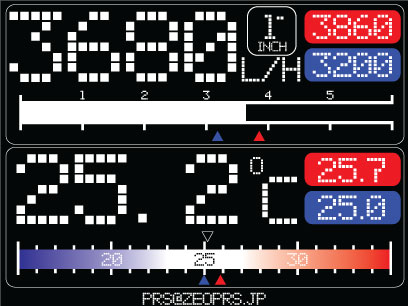

・名前カウタマイズ
モニター下部に表示されるname表示を必要に応じカスタマイズして製作致します。
例 : (株)PRS , (有)PRS , Perfect Reef Systems , prs@zeoprs.jp ・・etc

注 : ひらがな、カタカナ、漢字は表示不可です
注 : 最大26文字 (有)と鰍ヘ3文字分





1.25"(VP30/VP25)
0-120L/min
内径ø 25mm
1"(VP25/VP20)
0-100L/min
内径ø 20mm

3/4"(VP20/VP16)
0-60L/min
内径ø 13.8mm
1/2"(VP16/VP13)
0-30L/min
内径ø 8.8mm
・完全防水タイプ ・ 生活防水タイプ
流量計は完全防水タイプ ・ 生活防水タイプの2種類あります。完全防水タイプは、水中での使用が可能です

・4タイプの流量計
流量計は、1/2"(VP13)・3/4"(VP16)・1"(VP20)・1.25"(VP25)の4タイプ有、それぞれの配管に合わせて選択してください。  尚、デジタル流量計コントローラーは、それぞれの流量計を自動認識致しますので、どのタイプの流量計でも使用が可能です。


☆CORRENTE(流量計)をAUTO ZRリアクターにセットされる際、流量計の延長ICを用意致しました

☆We have prepared extension IC of Flow sensor



CORRENTE(流量計)延長



CORRENTE EX

延長IC(CORRENTE EX)

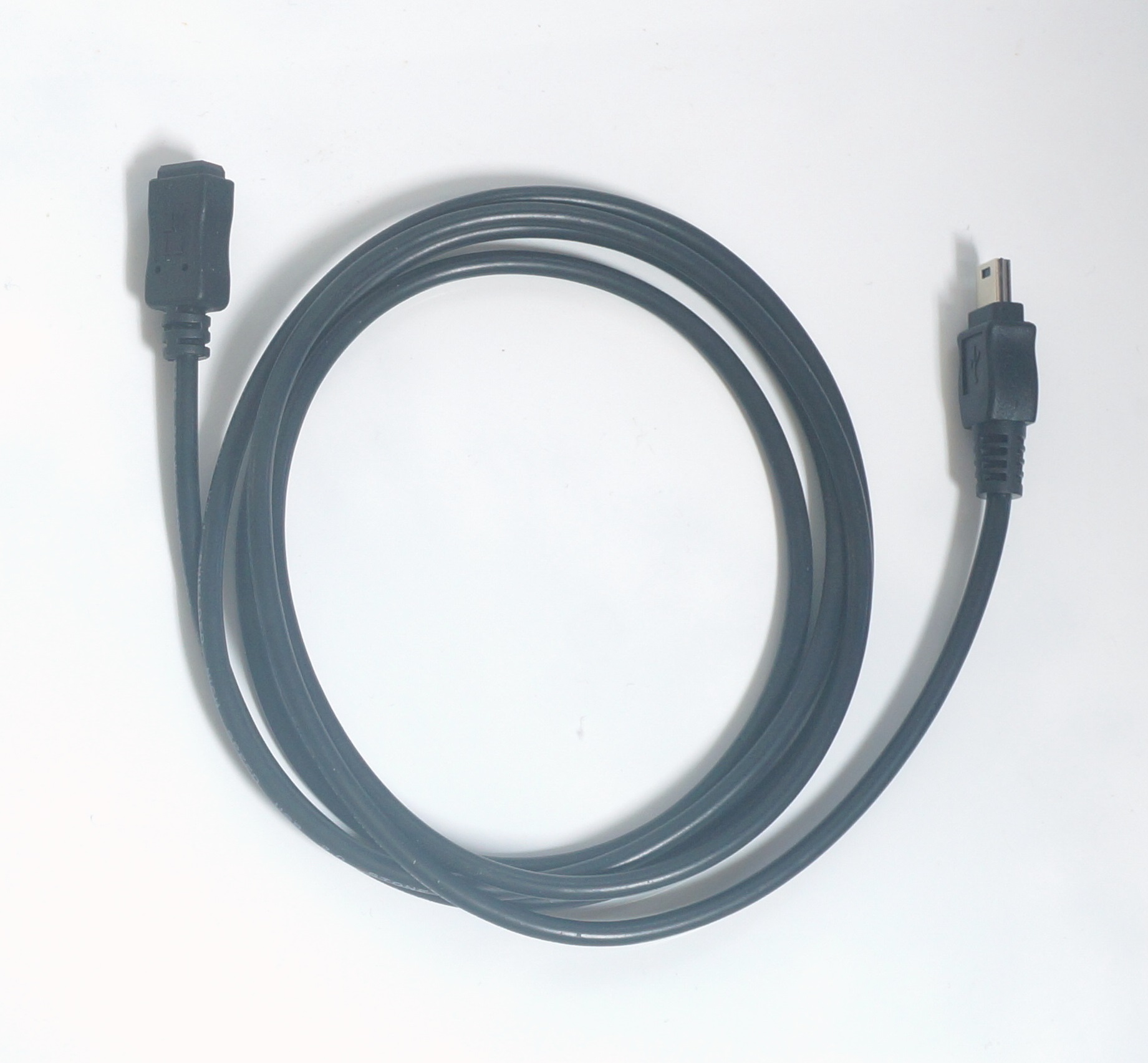

延長コード(CORRENTE EX Cord)





標準販売価格

CORRENTE EX(1.5m)

\4,500

CORRENTE EX Cord(1.5m)

\1,275



CORRENTE EXを更に延長したい場合は、CORRENTE EX Cordを追加可能です(別売)

当社テストで6mはOKです。それ以上はお問い合わせください





タイムラグ?
全ての流量計は、数秒間のパルス信号を計算して表示する方法となっております。

そこで、当社は下記の秒数で計算しています。
1/2" -- 10S間 1L単位表示 --少ない数量測定の為
3/4" -- 10S間 1L単位表示 --少ない数量測定の為
1" -- 10S間 5L単位表示 --そこそこ大きい数量測定の為
1.25" -- 10S間 10L単位表示 --大きい数量測定の為

この数量単位を1L 〜 50L .. 100L 単位で表示すればタイムラグはほとんどなくなり直ぐに流量表示致します。
只、単位数が大きいのは、実際の流量が分かりにくい為、あえて10S間を設定致しました。

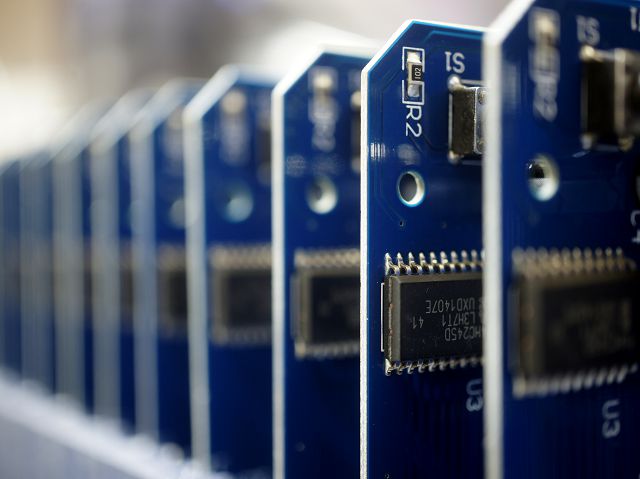

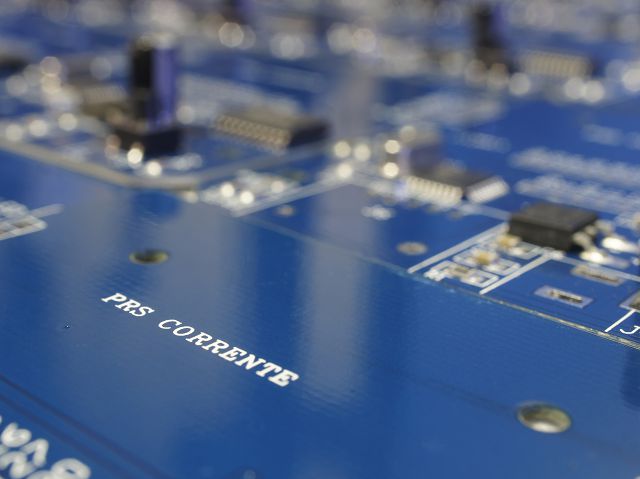

ソフト開発・設計から機械加工・組立・配線まで一貫したPRS.LTD





セット内容 : デジタル流量計コントローラー・AC-DCアダプター
