CORRENTE

取扱説明書

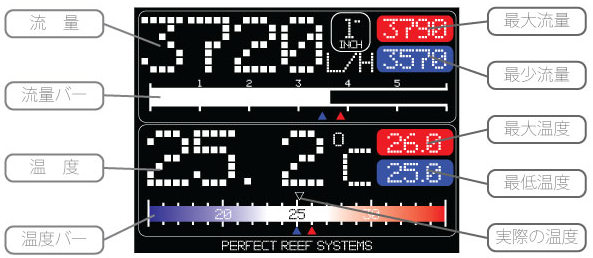

モニター表示画面

流量:既に流量計をONライン上に配管してある場合は、実際の流量が表示されます。ONライン上に無い場合

             はを表示し流量画面と最少流量画面の背景が黄色に成ります

流量バー:流量バーに表示されているは過去の最低流量・は過去の最大流量を示し、流量が最大・最少を示す毎に表示位置が変化(固定)します

最大流量:過去の最大流量を表示

最低流量:過去の最低流量を表示

温度既に流量計をONライン上に配管してある場合は、実際の温度がされます

温度バー:温度バーに表示されているは過去の最低温度は過去の最大温度を示し、温度が最大・最少を示す毎に表示位置が変化(固定)します


最大温度:過去の最大温度を表示

最低温度:過去の最低温度を表示

流量計サイズ:選定した流量計サイズ(1/2”3/4”1”1.25”)のいずれかが表示されます

リセット:コントローラー表面のを押すと全ての表示がリセットされます


流量計表示単位:

1/2”3/4”  ---1リッター単位

1”                  ---5リッター単位

1.25”           ---10リッター単位





CORRENTEの温度数値の色は、温度によってが温度バーにあるところの色と同じ色に変化して表示します

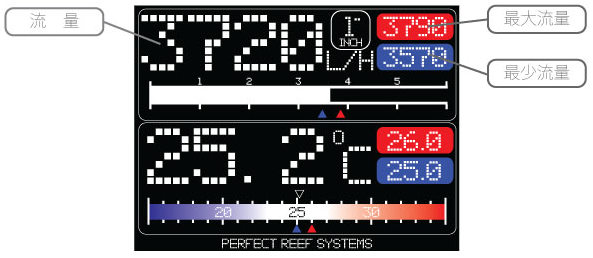

流量管理機能




ニター上の最少流量と最大流量の差が±2%(実際は±45%)を超えている場合は、循環ポンプに何らかの異常が有る可能性が有ります。たとえば、異物を吸い込んだ・ポンプの異常・電圧低下等・・・

また、ポンプが停止した場合は、下図の様にを表示し流量画面・最少流量画面の背景が黄色に成ります。但し、再度ポンプが稼働すると流量画面は元に戻り流量を表示し最少流量画面の背景のみが黄色で表示されます。この様な場合はポンプが一度停止している事を示します

異常の様な場合な、ポンプの点検をしてください

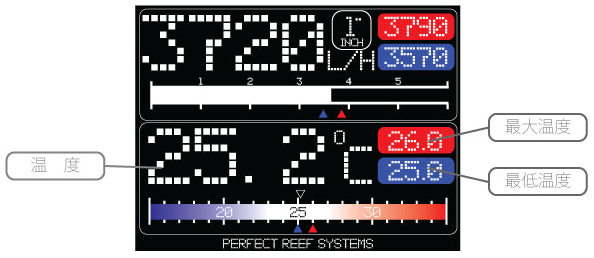

温度管理機能



モニター上の最低温度と最大温度の差が著しく±1%を超えている場合は、温度調節機器(ヒーター・クーラー等)に何らかの異常が有る可能性が有ります。



例:サーモスタット設定温度25.0



*最大温度が25.0度から大きく上昇する場合

クーラー容量の不足・クーラーのフィルター目詰まり等・・・

*最大温度が25.0度から大きく下降する場合

ヒーター容量の不足・ヒーターの破損等・・・



この様な場合な、ヒーター・クーラーの点検をしてください



以上、PRSからご提案させて頂きましたCORRENTE(デジタル流量計コントローラー)をご使用される事で、より快適にアクアライフ生活を満喫出来る事を心から希望致します





                     PRS.LTD開発部 宮永川崎
